优质碳素结构钢的性能及应用【荣成华金属】

碳素钢

碳素钢是碳的质量分数在0.2~2.06%之间，并含有少量Si、Mn、P、S等杂质的铁碳合金。按其用途，碳素钢可分为碳素结构钢、碳素工具钢和碳素铸钢。碳素结构钢又按冶金质量分为普通碳素结构钢和优质碳素结构钢。

普通碳素结构钢冶炼方法简单，含有害杂质及非金属夹杂物较多。 优质碳素结构钢 的冶金质量更好，有害杂质P、S的量及非金属夹杂物较少，均匀性及表面质量比较好，且必须同时保证钢的化学成分和力学性能。

优质碳素结构钢的碳含量都在0.85%以下，按含锰不同，分为普通含锰量（0.35~0.80%）和较高含锰量（0.70~1.2%）两组。较高含锰量的一组，在钢号后加“Mn”，如15Mn、20Mn等。

优质碳素结构钢

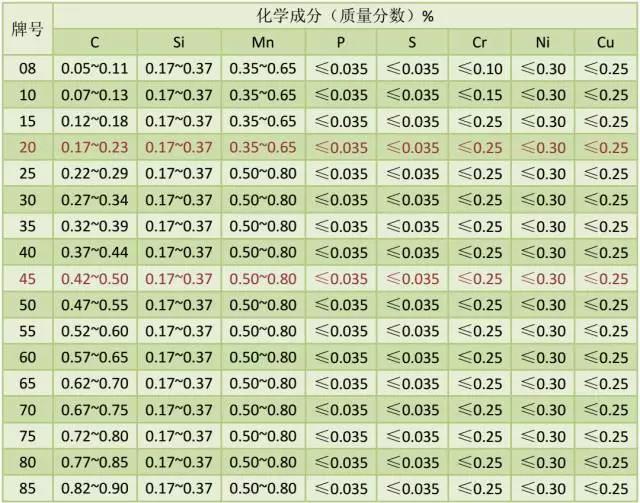

性能及应用

08钢、10钢的含碳量很低，其强度低而塑性好，具有较好的焊接性能和压延性能，通常轧制成薄板或钢带。主要用于制造冷冲压零件，如各种仪表板、容器及垫圈等零件。

15钢、20钢、25钢也具有较好的焊接性和压延性能，常用于制造受力不大、韧度较高的结构件和零件，如焊接容器、制造螺母、螺钉等，以及制造强度要求不太高的渗碳零件，如凸轮、齿轮等。渗碳零件的热处理一般是在渗碳后再进行一次淬火（840~920℃）及低温回火。

35钢、40钢、45钢、50钢、55钢属于调质钢，可用来制造性能要求较高的零件，如齿轮、连杆、轴类等。调质钢一般要进行调质处理，以得到强度与韧度良好配合的综合力学性能。对综合力学性能要求不高或截面尺寸很大、淬火效果差的工件，可采用正火代替调质。

60钢、65钢、70钢、75钢、80钢、85钢属于弹簧钢，经适当热处理后，可用来制造要求弹性好、强度较高的零件，如弹簧、弹簧垫圈等，也可用于制造耐磨零件。冷成形弹簧一般只进行低温去应力处理。热成形弹簧一般要进行淬火（~850℃）及中温回火（350~500℃）处理。耐磨件则进行淬火（~850℃）及低温回火（200~250℃）处理。
